產品概述 Product overview
此機組主要針對生產工業用的不銹鋼管，如：不銹鋼食品級用管、石油天燃?xì)夤艿?、壓力管道、航天工業用管、機械結構用管等。
開卷 → 進料 → 粗成型 → 焊接 → 內焊縫整平 → 外焊縫打磨 → 精定徑 → 固熔退火 → 在線探傷定徑 → 矯直 → 切端 → 卸料 → 成品
機組高精度 機組高強度 控制自動化 操作觸摸式 產品高標準
根據不同用戶實際使用要求，合理配置設備。
PLC智能設定 觸摸屏操作 在線智能檢測 故障自動報警 成次品自動分離 產品數據儲存 實現智能化工廠
精工制作 Manufacture meticulously
進口數控加工中心，保證加工的精密度。
高精度配件，組成高品質機組。
專人專檢，嚴格把控。
專業機械設計研發團隊
不銹鋼工業焊管機組排列示意圖 Arrangement diagram
不銹鋼工業焊管機技術參數 Stainless steel industry pipe makig machine technical parameters
|
型號 Type |
圓管生產范圍 Round pipe range |
壁厚 Thickness |
方管生產范圍 Square pipe range |
壁厚 Thickness |
生產速度(m/min) Speed |
安裝尺寸 長*寬*高 Machine size L*W*H |
主電機功率(KW) Machine power |
|---|---|---|---|---|---|---|---|
| YSJGY-S40型 | ?6~38.1 | 0.3~2.0 | ?10x10~30x30 | 0.2~1.5 | 2~20 | 22x1.3x2 | AC5.5X2 |
| YSJGY-40型 | ?12.7~50.8 | 0.4~2.5 | ?10x10~40x40 | 0.3~1.8 | 2~16 | 22x1.3x2 | AC7.5X2 |
| YSJGY-50型 | ?38~76.2 | 0.5~3.5 | ?20x20~60x60 | 0.4~2.8 | 1~10 | 25x1.4x2 | AC11X2 |
| YSJGY-60型 | ?63.5~114 | 0.8~4.5 | ?40x40~90x90 | 0.6~3.5 | 1~6 | 28x1.7x2.2 | AC15X2 |
| YSJGY-80型 | ?89~168 | 1.5~6.0 | ?60x60~130x130 | 1.5~4.5 | 0.5~4 | 35x2.5x2 | AC22X2 |
| YSJGY-100型 | ?165~325 | 3.0~8.0 | ?100x100~250x250 | 2.0~6.0 | 0.5~3 | 45x3.5x3 | AC45X2 |
| YSJGY-130型 | ?273~426 | 4.0~10.0 | ?200x200~320x320 | 4.0~8.0 | 0.5~2 | 55x4.2x3.5 | AC75X2 |
| YSJGY-150型 | ?426~630 | 8.0~14.0 | ?300x300~450x450 | 6.0~10.0 | 0.5~2 | 70x6x4.5 | AC110X2 |

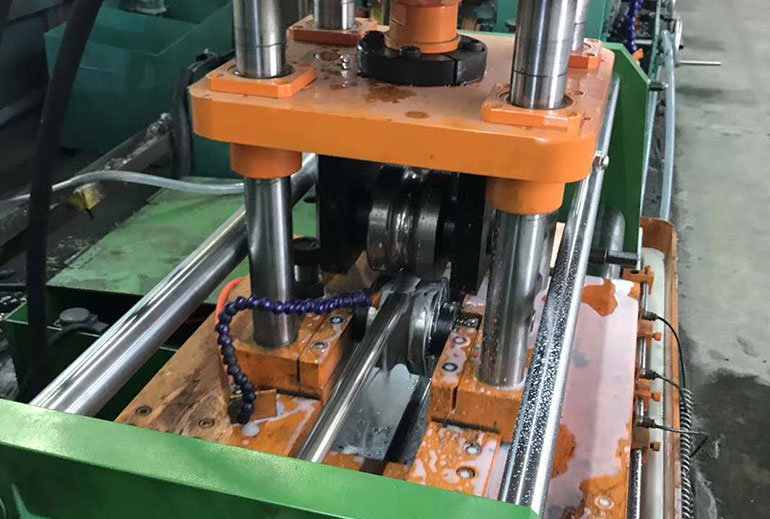

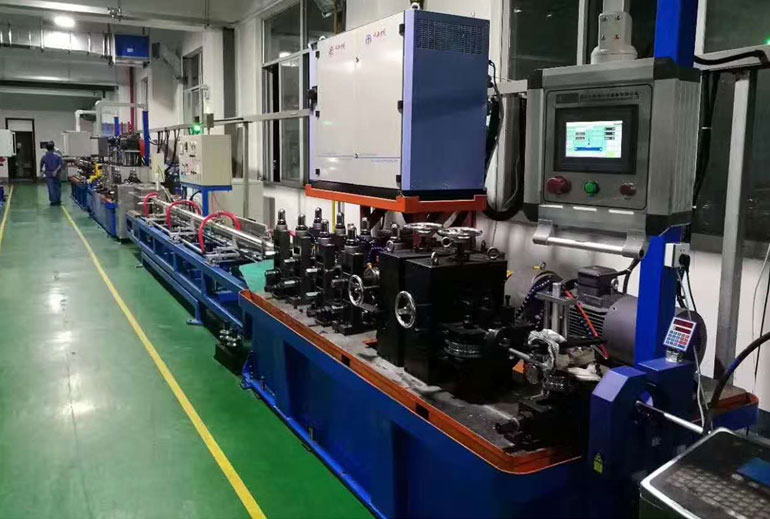

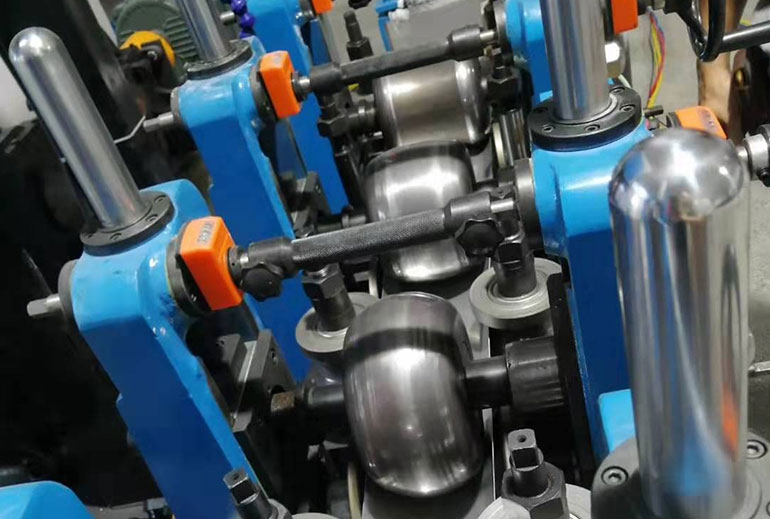

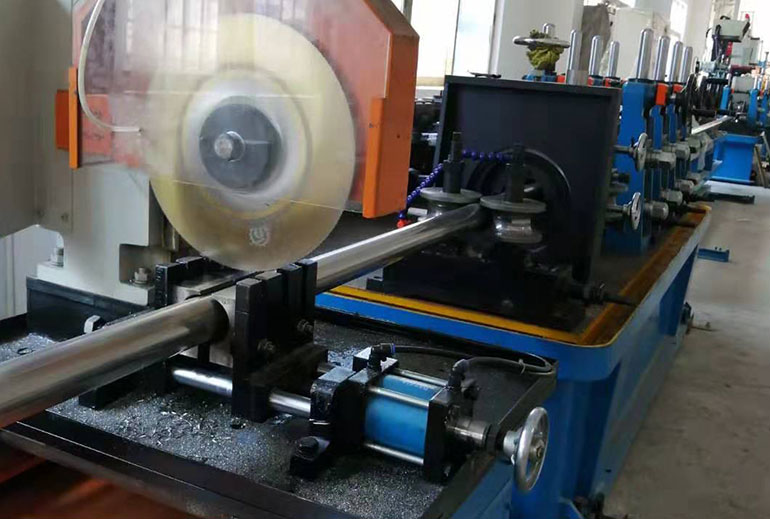

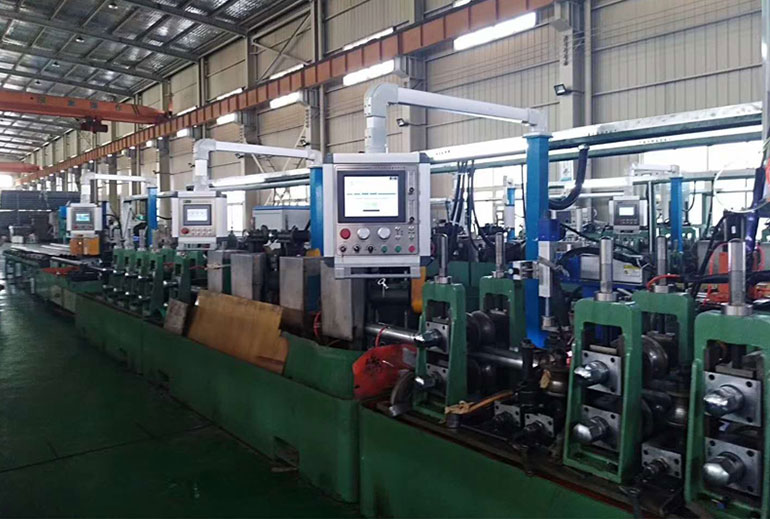

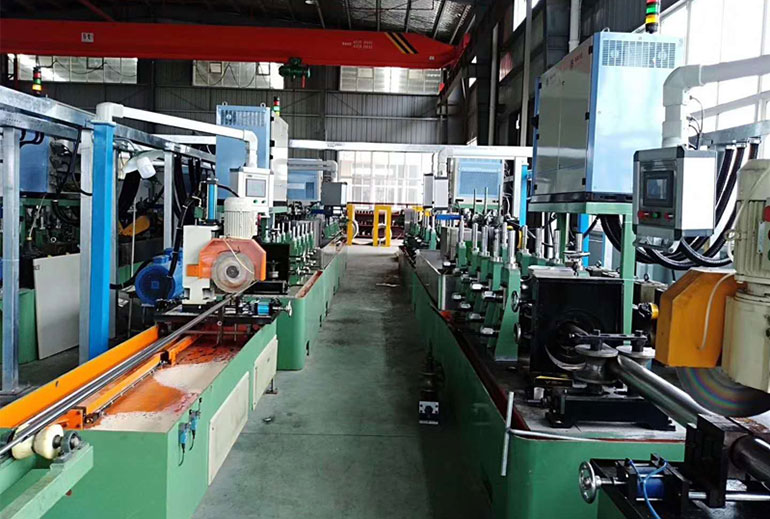

使用案例 Living examples
管材樣品 Sample
